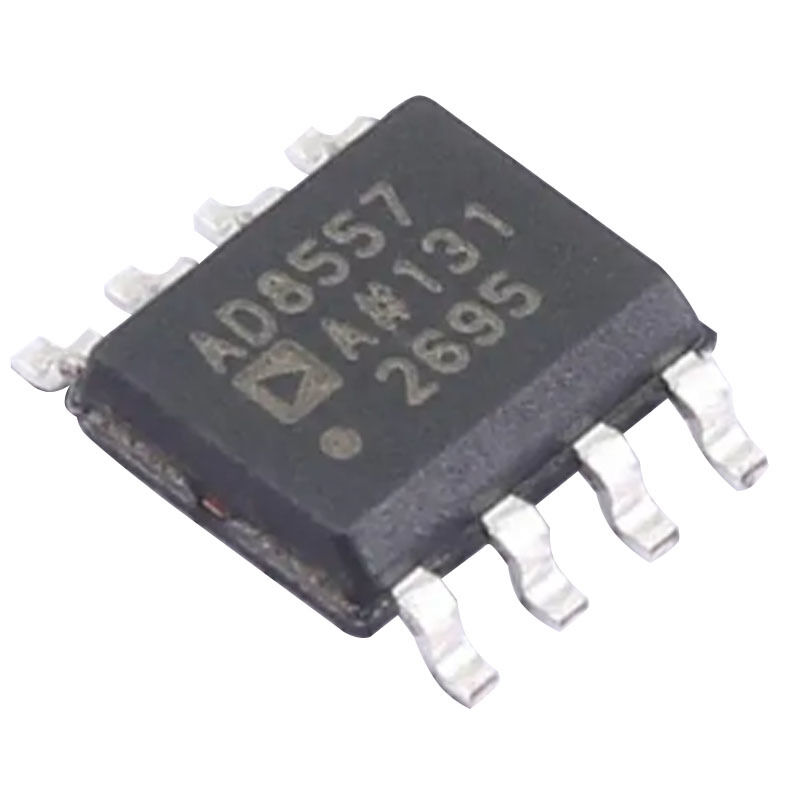

AD8557ARZ-REEL7 Amplificateur de signal de capteur programmable numérique

AD8557 là bộ khuếch đại tín hiệu cảm biến trôi bằng không, có khả năng lập trình độ lợi kỹ thuật số và độ lệch đầu ra. Bộ khuếch đại này được thiết kế để chuyển đổi một cách dễ dàng và chính xác các đầu ra cảm biến áp suất và cầu đo biến dạng thành các dải điện áp đầu ra xác định, đồng thời cũng khuếch đại chính xác nhiều đầu ra cảm biến vi sai hoặc một đầu khác. Sử dụng công nghệ tự động hóa trôi bằng không và DigiTrim độc quyền, AD8557 cung cấp giải pháp xử lý tín hiệu chính xác và linh hoạt trong một gói nhỏ gọn. Độ lợi có thể được lập trình kỹ thuật số trong một phạm vi rộng từ 28 đến 1300 thông qua giao diện dữ liệu nối tiếp. Điều chỉnh độ lợi được mô phỏng hoàn toàn trong mạch trước khi được lập trình vĩnh viễn bằng công nghệ cầu chì polysilicon đáng tin cậy. Điện áp lệch đầu ra cũng có thể lập trình kỹ thuật số và tỷ lệ thuận với điện áp nguồn. Ngoài điện áp lệch đầu vào cực thấp, độ trôi điện áp lệch đầu vào và tỷ lệ loại bỏ chế độ chung (CMRR) DC và AC cực cao, AD8557 tích hợp nguồn dòng kéo lên tại các chân đầu vào và nguồn dòng kéo xuống tại chân VCLAMP. Khóa đầu ra thông qua điện áp tham chiếu bên ngoài cho phép AD8557 điều khiển bộ chuyển đổi tương tự sang số (ADC) điện áp thấp một cách an toàn và chính xác. Khi được sử dụng với ADC chia sẻ nguồn cung cấp giống như bộ tham chiếu, độ chính xác của hệ thống không bị ảnh hưởng bởi sự thay đổi điện áp nguồn thông thường. Độ phân giải điều chỉnh điện áp lệch đầu ra tốt hơn 0,4% của sự khác biệt giữa VDD và VSS. Khóa tinh chỉnh sau khi điều chỉnh độ lợi và độ lệch càng đảm bảo độ tin cậy tại hiện trường. AD8557 hoạt động trong phạm vi nhiệt độ từ -40°C đến +125°C. Thiết bị này được cấp nguồn bằng một điện áp nguồn duy nhất từ 2,7 V đến 5,5 V và có sẵn trong gói SOIC 8 chân và LFCSP 16 chân, 4 mm × 4 mm.

Tính năng sản phẩm

Điện áp lệch cực thấp: Tối đa 12 μV trên toàn bộ phạm vi nhiệt độ
Độ trôi điện áp lệch đầu vào cực thấp: Tối đa 65 nV/°C
Tỷ lệ loại bỏ chế độ chung cao: Tối thiểu 96 dB
Độ lợi và điện áp lệch đầu ra có thể lập trình kỹ thuật số
Phạm vi độ lợi từ 28 đến 1300
Tuân thủ các yêu cầu ứng dụng ô tô
Giao diện nối tiếp bus đơn
Ổn định với mọi tải điện dung
Gói SOIC và LFCSP
Phạm vi điện áp hoạt động từ 2,7 V đến 5,5 V

Ứng dụng

Cảm biến ô tô
Cảm biến áp suất và vị trí
Cảm biến dòng chính xác
Bộ khuếch đại cặp nhiệt điện
Cân công nghiệp
Cầu đo biến dạng
